2100 Clip-on mounting series夾式裝配系列
Simple clip-on installation for door jambs and similar needs, edge mounts, low to high deflection.
簡單的夾式安裝用于門窗側壁和類似的需要，邊緣裝配，低到高的偏離。
For applications where a small dynamic range is required and a clip-on mounting is preferred.
對于這樣的應用一個小的動態范圍是需要的和一個夾式裝配是首選。
Mounts simply by pressing into position.
簡單的通過壓進位置進行裝配。
Items marked bold are stock items.
標記為黑色的項目是存貨項目。

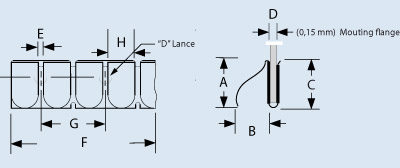

Clip On 2101夾子
For certain applications where the direction of contact engagement requires orientation in the opposite direction from standard clip-On Mounting.
對于某些應用接觸銜接的方向與標準夾式裝配相比要求在相反的方向。
Grips a wide range of panel thicknesses. Available with retaining lances to lock into desired position.
抓爪一個大范圍的面板厚度。可利用保持刀鎖進想要的位置。
Part Number零件號 |
A |
B |
C |
D |
E |
F |
G |
H |
|
2101-01 |
9,4 |
5,1 |
7,6 |
1,5 |
1,1 |
610 |
6,4 |
5,3 |
|
2101-02 |
9,4 |
6,9 |
7,6 |
1,5 |
1,1 |
610 |
6,4 |
5,3 |
|
2101-03 |
9,7 |
5,1 |
7,6 |
1,8 |
1,0 |
406, |
6,4 |
5,4 |
|
2101-04 |
9,7 |
7,9 |
7,6 |
1,8 |
1,0 |
406 |
6,4 |
5,4 |
|
2101-05 |
9,7 |
7,1 |
7,6 |
1,8 |
1,0 |
406 |
6,4 |
5,4 |

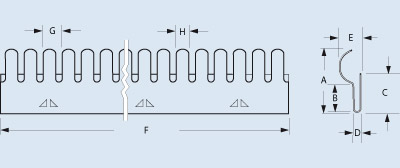

Clip On 2102夾子
Clip-Ons with a modified upper contact surface to facilitate a variety of contact engagement.
夾子帶有一個改進的上接觸表面以方便多種接觸銜接。
Part Number零件號 |
A |
B |
C |
D |
E |
F |
G |
H |
|
2102-01 |
11,4 |
2,5 |
6,9 |
1,0 |
3,6 |
406 |
4,8 |
3,6 |
|
2102-02 |
11,4 |
2,5 |
6,4 |
1,5 |
4,1 |
406 |
4,8 |
3,6 |
|
2102-03 |
11,4 |
2,5 |
5,8 |
2,0 |
4,6 |
406 |
4,8 |
3,6 |
|
2102-04 |
11,4 |
2,5 |
6,6 |
1,3 |
3.9 |
457 |
4,8 |
3,8 |
|
2102-05 |
11,4 |
2,5 |
6,1 |
1,8 |
4,4 |
457 |
4,8 |
3,8 |
|
2102-06 |
11,9 |
3,0 |
5,1 |
2,0 |
2,7 |
457 |
4,8 |
3,8 |

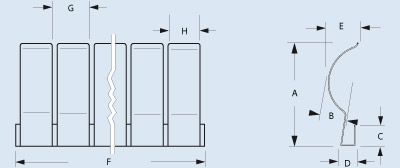

Clip On 2103夾子
Part Number零件號 |
A |
B |
C |
D |
E |
F |
G |
H |
|
2103-01 |
27,8 |
5,5 |
6,0 |
3,4 |
8,1 |
406 |
9,5 |
8,7 |
|
2103-02 |
27,7 |
6,6 |
6,6 |
2,3 |
8,9 |
457 |
9,5 |
8,5 |
|
2103-03 |
27,7 |
6,6 |
6,6 |
3,2 |
9,8 |
457 |
9,5 |
8,5 |

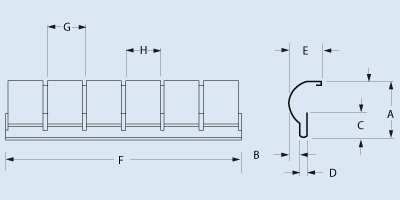

Clip On 2104夾子
Part Number零件號 |
A |
B |
C |
D |
E |
F |
G |
H |
|
2104-01 |
14,0 |
2,6 |
6,3 |
1,8 |
8,2 |
508 |
9,4 |
8,4 |

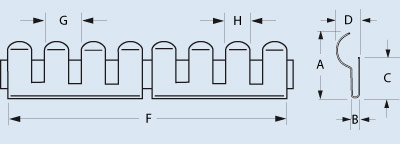

Clip On 2105夾子
This style combines a high dynamic range of deflection, very low compression force and a long service life after repeated compressions. Provides a firm grip on the mounted panel section. Ideal for situations where adhesive attachment is not desired. Simple, quick clip-on assembly.
這個類型結合了一個高的動態偏轉范圍，非常低的壓力和一個長的使用壽命在重復壓縮之后。提供一個堅固的抓緊力在裝配的面板部分。是理想的使用于黏合劑粘附不適合的地點。簡單，快速的夾式裝配。
Part Number零件號 |
A |
B |
C |
D |
F |
G |
H |
|
2105-01 |
6,9 |
0,8 |
7,1 |
2,3 |
406 |
6,4 |
5,6 |
|
2105-02 |
6,9 |
1,0 |
7,1 |
2,5 |
406 |
6,4 |
5,6 |
|
2105-03 |
7,1 |
0,8 |
6,9 |
2,3 |
406 |
6,4 |
5,6 |
|
2105-04 |
7,1 |
1,0 |
6,9 |
2,5 |
406 |
6,4 |
5,6 |
|
2105-05 |
7,6 |
1,0 |
5,4 |
2,5 |
406 |
4,6 |
3,5 |
|
2105-06 |
7,8 |
0,8 |
4,8 |
3,8 |
406 |
4,8 |
3,6 |
|
2105-07 |
7,8 |
1,0 |
4,8 |
4,0 |
406 |
4,8 |
3,6 |
|
2105-08 |
7,8 |
1,5 |
4,8 |
4,5 |
406 |
4,8 |
3,6 |
|
2105-09 |
7,9 |
1,3 |
- |
3,8 |
406 |
4,6 |
3,4 |
|
2105-10 |
7,9 |
1,5 |
- |
4,0 |
406 |
4,6 |
3,4 |
|
2105-11 |
10,7 |
0,8 |
4,5 |
4,4 |
406 |
4,8 |
3,6 |
|
2105-12 |
10,7 |
1,5 |
4,5 |
5,1 |
406 |
4,8 |
3,6 |
|
2105-13 |
10,7 |
1,0 |
- |
3,0 |
406 |
4,8 |
3,6 |
|
2105-14 |
10,7 |
1,3 |
- |
3,3 |
406 |
4,8 |
3,6 |
|
2105-15 |
10,7 |
1,5 |
- |
3,5 |
406 |
4,8 |
3,6 |
|
2105-16 |
15,2 |
1,0 |
- |
5,2 |
406 |
4,6 |
3,4 |
|
2105-17 |
15,2 |
1,5 |
- |
5,2 |
406 |
4,6 |
3,4 |
|
2105-18 |
15,6 |
0,8 |
4,8 |
5,1 |
406 |
4,8 |
3,6 |
|
2105-19 |
15,6 |
1,0 |
4,8 |
5,3 |
406 |
4,8 |
3,6 |
|
2105-20 |
15,6 |
1,5 |
4,8 |
5,8 |
406 |
4,8 |
3,6 |
Example舉例
When you want to order clip-on fingerstrip 2101-01 then please specify the part number and the amount that you need.
當你想訂購?qiáng)A式指形簧片2101-01時，請指定零件號和你需要的數量。
Part number零件號 |
Amount (pcs)數量 |
|
2101-01 |
10 |
|
Choose part number from the tables above從上表里選擇零件號 |
Specify the amount that you need in pieces指定你需要的數量 |
